【承壓熱水鍋爐】承壓熱水鍋爐價格，承壓熱水鍋爐廠家的鍋體結構
文章作者： 添加時間：2018-10-09 05:59 瀏覽次數：859
承壓熱水鍋爐簡介：
承壓熱水鍋爐屬于壓力容器，因?yàn)槌袎簾崴仩t始終處于滿水狀態，所以不設水位計，但是必須裝設壓力表、安全閥和溫度計。承壓熱水鍋爐供熱系統的循環水泵一般選用清水泵，它是抽系統工程的回水送往鍋爐，既要克服系統循環阻力，又要維持鍋爐有一定壓力，保證高溫時熱水不汽化。承壓熱水鍋爐既能供應低溫水，又能供應高溫?zé)崴?/div>
鍋爐結構：
鍋爐結構：

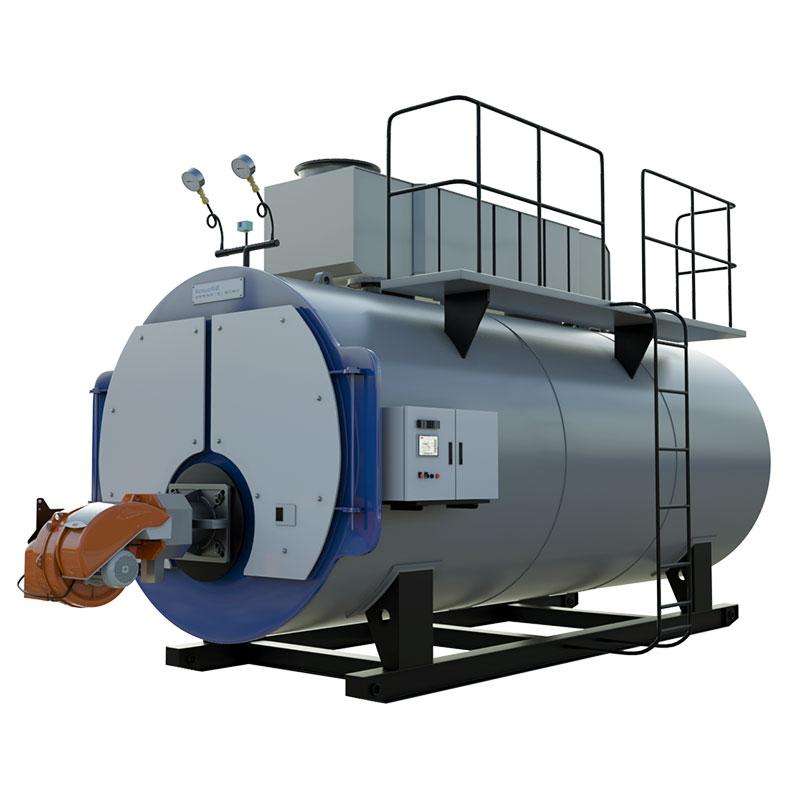

WNS××－0.7/95/70－Q系列全自動燃?xì)獬袎簾崴仩t，采用為鍋殼式三回程、全濕背結構。燃料在爐膽內微正壓燃燒，高溫?zé)煔庋貭t膽向后經回燃室進入第一煙道管束，經壓迫式前煙箱轉折180O進入第二管束，經過對流換熱后排入大氣。為供暖、生活用水、生產用熱提供源源不斷的熱能。
我們利用中心對稱的三回程結構的設計思想，設計容量較大的三回程熱水鍋爐。這個鍋爐最大的特點：所有的受壓元件與鍋筒中心對稱，鍋爐采用全濕背式結構，以極大的內筒和偏心火箱的結構，其有利于擴容足夠的輻射受熱面。
對流受熱面有第二回程和三回程的管束構成?；厝际仪肮馨宀捎门c爐膽連接，回燃室后管板采用橢球形封頭和管板。第二回程和第三回程轉彎煙室構成了前煙箱，此處煙溫已低于500℃。因此，前煙箱的結構采用輕形結構的耐火保溫材料。
后煙箱煙氣出口布置在沿筒體縱軸的方向，不僅可以縮短爐體長度；又可以避免煙囪放在垂直于筒體縱軸線的方向上，在鍋爐啟動停止時冷凝水腐蝕鍋爐本體。這種鍋爐的設計主要考慮了鍋爐檢修和穩定的原則。鍋爐回水進口內設置的淋水裝置，回水先沖刷大大減弱，回水先接觸煙管再接觸爐膽，提高了回水接觸爐膽的水溫。避免了局部產生水擊的現象。
